Дисковые поворотные затворы сегодня занимают прочное место среди наиболее востребованных видов запорно-регулирующей арматуры. Их устанавливают в системах водоснабжения, теплоснабжения, вентиляции, на промышленных предприятиях, в энергетике и коммунальном хозяйстве. Популярность объясняется сочетанием компактности, доступной стоимости, простоты монтажа и высокой эксплуатационной надежности.

Эта категория оборудования позволяет эффективно перекрывать или регулировать поток рабочей среды без сложных механизмов и трудоемкого обслуживания. При правильном подборе и соблюдении условий эксплуатации затвор служит десятилетиями, сохраняя герметичность и стабильность характеристик.

Принцип работы дискового поворотного затвора

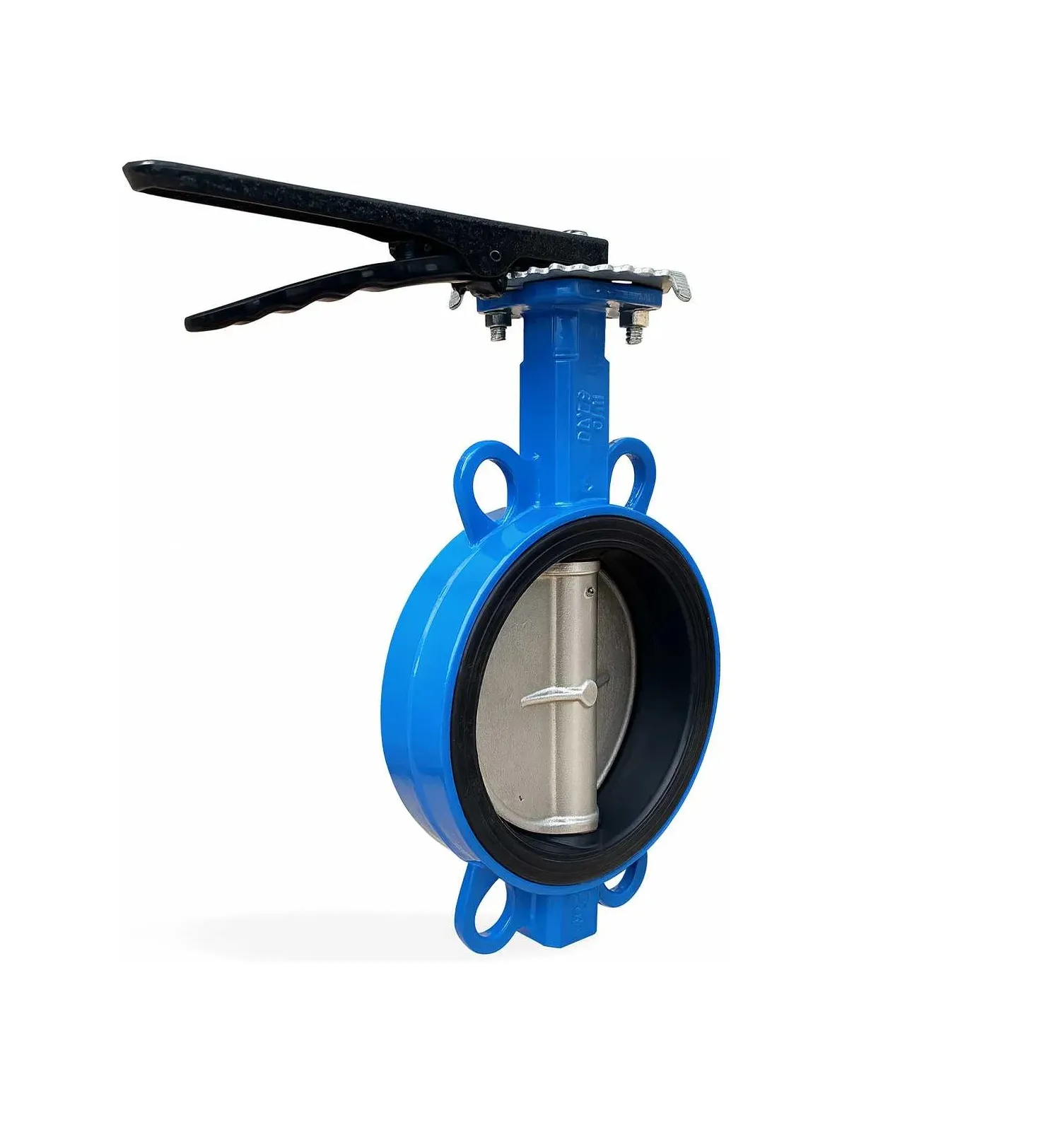

В основе конструкции лежит круглый диск, закрепленный на валу. При повороте рукоятки или привода диск изменяет положение относительно оси трубопровода: в открытом состоянии он располагается параллельно потоку, в закрытом — перпендикулярно, перекрывая проход.

Инженерная простота решения обеспечивает сразу несколько преимуществ. Во-первых, уменьшается количество деталей, подверженных износу. Во-вторых, сокращается строительная длина, что особенно важно в условиях ограниченного пространства тепловых пунктов и машинных залов. В-третьих, управление может быть как ручным, так и автоматизированным.

Где применяются поворотные затворы

Сфера использования практически не имеет границ. Наиболее часто оборудование можно встретить:

• в сетях холодного и горячего водоснабжения;

• в системах отопления;

• на технологических трубопроводах промышленных предприятий;

• в установках пожаротушения;

• на объектах водоподготовки и очистных сооружениях.

Разнообразие исполнений по материалам и типам уплотнений позволяет применять затворы для воды, пара, воздуха, нефтепродуктов и других сред.

Почему дисковая конструкция стала отраслевым стандартом

Если сравнивать с задвижками или шаровыми кранами крупных диаметров, поворотные затворы часто выигрывают по совокупности характеристик. Они легче, требуют меньших усилий при управлении и обходятся дешевле как при закупке, так и при последующей эксплуатации.

Кроме того, современные технологии производства обеспечивают высокую точность обработки деталей, благодаря чему достигается плотное прилегание диска к уплотнению и минимальные протечки.

Основные разновидности

Рынок предлагает множество модификаций, что позволяет подобрать решение практически под любые требования проекта.

По материалу корпуса

Изделия выпускаются из чугуна, нержавеющей или углеродистой стали. Для повышенных нагрузок и ответственных участков часто выбирают Затвор дисковый поворотный стальной, способный выдерживать высокое давление и температуру.

По типу управления

Возможны варианты с рукояткой, редуктором, электроприводом или пневмоприводом. Автоматизация востребована там, где необходимо дистанционное управление или включение в состав АСУ ТП.

По виду уплотнения

Используются эластомерные манжеты, тефлоновые или металлические решения. Выбор зависит от свойств рабочей среды и требований к герметичности.

Конструктивные особенности, влияющие на надежность

Даже визуально похожие модели могут существенно отличаться по ресурсу. Разница кроется в деталях.

Качество обработки диска

Чем выше точность геометрии, тем равномернее контакт с седлом и тем меньше износ.

Вал и его опоры

Надежные подшипники и защита от коррозии продлевают срок службы и уменьшают люфты.

Антикоррозионное покрытие

Для стальных изделий это особенно важно. Правильно подобранная защита позволяет использовать арматуру в условиях повышенной влажности и агрессивных сред.

Как выбрать дисковый затвор для конкретного объекта

Подбор начинается с анализа рабочих параметров трубопровода. Ошибка на этом этапе может привести к ускоренному износу или невозможности обеспечить требуемую герметичность.

Диаметр и давление

Необходимо учитывать номинальный проход и класс давления системы. Запас по прочности всегда приветствуется, особенно при возможных гидроударах.

Температура среды

Материал уплотнения должен сохранять свойства во всем диапазоне рабочих температур.

Требования к автоматизации

Если в перспективе планируется установка привода, лучше сразу выбирать модель, конструктивно готовую к модернизации.

Монтаж: что важно предусмотреть

Установка поворотного затвора относительно проста, но требует соблюдения ряда правил. Перед монтажом трубопровод очищается от грязи и окалины, чтобы исключить повреждение уплотнений. Важно обеспечить соосность фланцев и равномерную затяжку крепежа.

При наличии привода следует предусмотреть доступ для обслуживания и возможность ручного управления в аварийной ситуации.

Эксплуатация и обслуживание

Одно из ключевых преимуществ дисковых затворов — минимальные требования к сервису. В большинстве случаев достаточно периодического осмотра, проверки крепежа и оценки состояния уплотнений.

Если оборудование используется в тяжелых условиях, может потребоваться более частый контроль. Однако даже при интенсивной работе затворы демонстрируют высокий ресурс.

Преимущества для проектировщиков и эксплуатационных служб

Специалисты ценят этот тип арматуры за универсальность и предсказуемость. Компактные размеры упрощают компоновку узлов, а широкий ассортимент типоразмеров позволяет стандартизировать решения.

Для обслуживающего персонала важны простота конструкции и возможность быстрой замены изнашиваемых элементов без демонтажа всего трубопровода.

Экономическая эффективность

Помимо технических характеристик, большое значение имеет стоимость владения. Дисковые затворы выгодны благодаря доступной цене, низким затратам на установку и длительному сроку службы.

При массовом применении на крупных объектах это дает ощутимую экономию бюджета без ущерба для надежности системы.

Тенденции развития

Производители постоянно совершенствуют технологии. Улучшаются материалы уплотнений, повышается точность обработки, расширяются возможности автоматизации. Все это делает поворотные затворы еще более привлекательными для современных инженерных систем.

Особое внимание уделяется повышению энергоэффективности приводов и интеграции в цифровые платформы мониторинга.

Итоги

Затворы дисковые поворотные — это практичное и проверенное решение для управления потоками в трубопроводах различного назначения. Они сочетают компактность, надежность и удобство эксплуатации, легко адаптируются под требования конкретного объекта и обеспечивают стабильную работу на протяжении долгих лет.

Выбор качественного изделия, будь то стандартная модель или Затвор дисковый поворотный стальной для ответственных участков, позволяет создать систему, соответствующую современным требованиям безопасности и эффективности. Именно поэтому данный тип арматуры остается одним из лидеров рынка и широко применяется как в коммунальной сфере, так и в промышленности.
