Седельные регулирующие клапаны и регуляторы перепада давления — важнейшие элементы современных систем теплоснабжения, вентиляции и горячего водоснабжения (ГВС).
Для инженеров и проектировщиков важно учитывать не только принцип работы оборудования, но и нюансы его применения. Ниже разберём основные особенности, ошибки и практические примеры.
Седельные регулирующие клапаны
Назначение
Служат для точного регулирования расхода теплоносителя через теплообменники, калориферы, отопительные и ГВС-контуры.
Преимущества
-
Линейная характеристика регулирования.
-
Возможность работы с электроприводами и автоматикой.
Ограничения
Без стабилизации перепада давления реальная характеристика заметно искажается. Это снижает точность работы, особенно на малых открытиях клапана.
Пример: в ИТП клапан, подобранный по расчетному Kv, без стабилизации может фактически использовать лишь 20–30% диапазона хода.

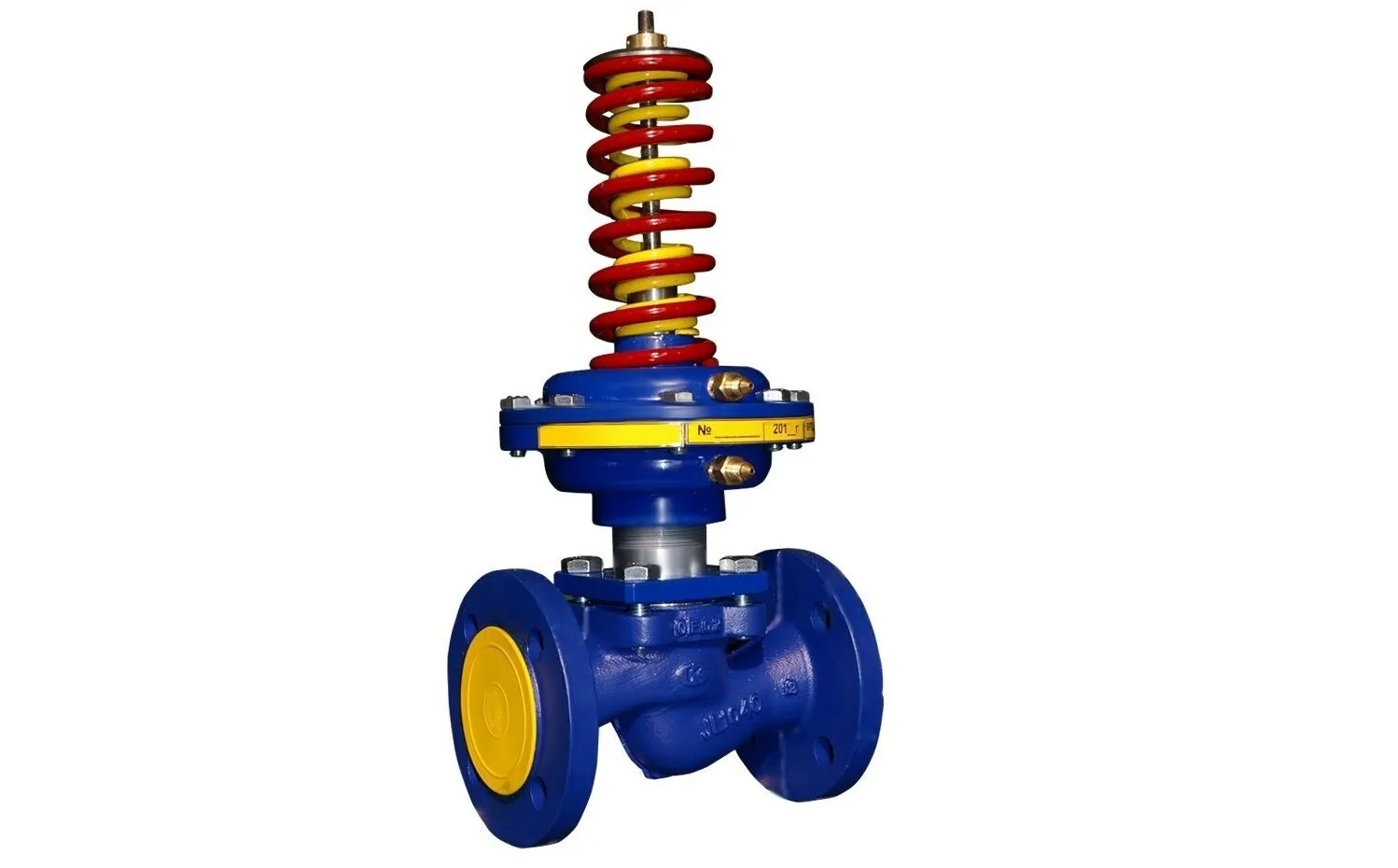

Регуляторы перепада давления
Назначение
Поддерживают постоянный перепад давления на участке системы (теплообменник, стояк, контур).
Преимущества
-
Защита регулирующих клапанов от «провалов» и колебаний давления.
-
Снижение риска кавитации и шумов.
-
Обеспечение стабильной работы автоматики.
Особенность настройки
Корректная настройка ΔP критически важна:
-
слишком низкий диапазон → риск разбаланса системы;
-
слишком высокий → рост потерь давления.
Пример: на калориферах вентиляции регулятор перепада давления удерживает расход постоянным, даже если нагрузка в других контурах изменяется.
Когда нужна связка «клапан + регулятор ΔP»
-
ИТП с несколькими теплообменниками (отопление, ГВС, вентиляция).
-
Системы с погодным регулированием и переменным расходом.
-
Магистрали с несколькими стояками (исключение перетоков).
-
Объекты с насосами на частотном управлении (колебания ΔP).
Типичные ошибки на объектах
-
Подбор клапана только по диаметру трубы, без расчета Kv.
-
Установка клапана без регулятора перепада в системах с переменным расходом.
-
Неправильная настройка регулятора ΔP («на максимум» для упрощения обслуживания).
-
Отсутствие байпаса при монтаже, что усложняет сервисные работы.
Вывод
Седельный регулирующий клапан корректно отрабатывает расчетную характеристику только при стабильном перепаде давления.
Поэтому во многих проектах он должен работать в паре с регулятором ΔP.
Это не дополнительная «опция», а стандарт современной гидравлической увязки.
