Введение

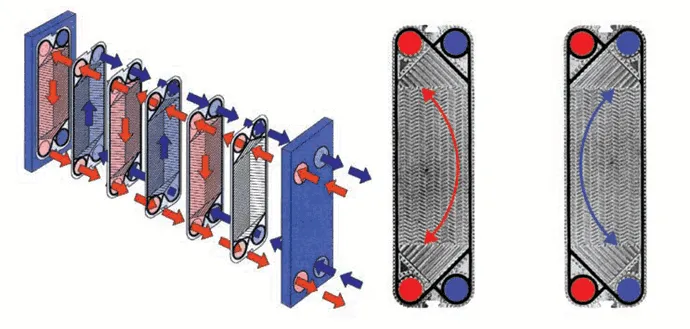

Пластинчатые теплообменники (ПТО) — ключевой элемент современных инженерных систем. Их активно применяют в отоплении, горячем водоснабжении (ГВС), вентиляции, кондиционировании и промышленных процессах.

Главные преимущества ПТО по сравнению с кожухотрубными:

• компактность;

• высокий коэффициент теплопередачи (до 95%);

• гибкость конфигураций;

• удобство обслуживания.

Российский рынок ПТО оценивается в 15–20 млрд рублей в год и демонстрирует рост благодаря вводу нового жилья, реконструкции ЦТП и программам импортозамещения. При выборе оборудования ключевыми факторами становятся:

• стоимость мощности (руб./кВт теплопередачи),

• наличие оборудования и ЗИП на складе,

• надежность эксплуатации (срок службы пластин, прокладок, рам),

• гибкость подбора типоразмеров.

Технические особенности ПТО

Типы теплообменников

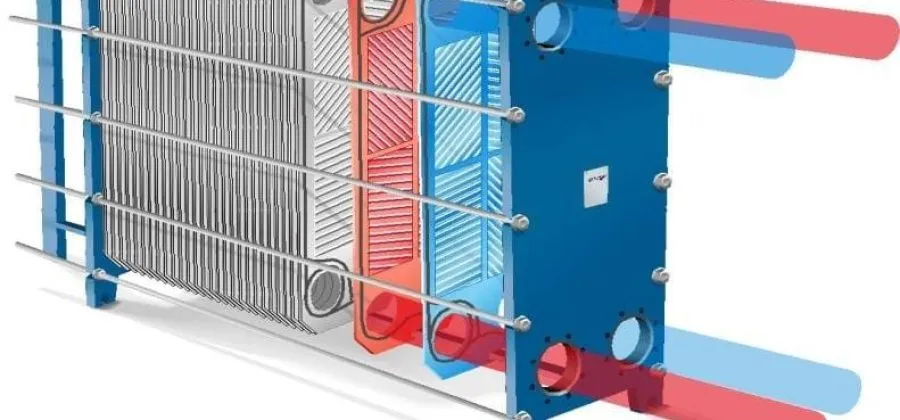

1. Разборные (gasketed)

   • Основное решение для ЖКХ и ЦТП.

   • Преимущества: простая чистка, замена пластин, регулировка мощности.

   • Рабочие параметры: до 25 бар, до 180 °C.

2. Паяные (brazed)

   • Компактные и неремонтопригодные.

   • Применение: холодильные машины, тепловые насосы, локальные ИТП.

   • Рабочие параметры: до 30 бар, до 200 °C.

3. Полусварные (semi-welded)

   • Для агрессивных и грязных сред.

   • Применение: химия, металлургия, ТЭЦ.

   • Рабочие параметры: до 30 бар, до 220 °C.

Конструктивные параметры

• Пластины: AISI 304/316L, титан, 254 SMO. Толщина — 0,4–0,6 мм.

• Гофра:

  • высокая (α = 65–70°) — компактность, высокая турбулентность, но больше ΔP;

  • низкая (α = 30°) — меньший перепад давления, ниже КПД.

• Прокладки:

  • NBR — до 110 °C,

  • EPDM — до 150 °C,

  • FKM — до 180 °C.

• КПД: разборные — 92–95%, паяные — 85–90%.

Обзор брендов

Ридан

• Производство: Россия.

• Ассортимент: >40 типоразмеров разборных ПТО.

• Преимущества: широкая дилерская сеть, сервисные центры, совместимость по ЗИП.

• Применение: ИТП, ЦТП, ЖКХ.

• Особенность: сильные позиции в госзаказах.

Этра

• Производство: Россия.

• Ассортимент: разборные и паяные ПТО.

• Преимущества: короткие сроки поставки, гибкая комплектация.

• Применение: массовое строительство, девелоперские проекты.

• Особенность: ставка на импортозамещение.

Funke (Функе)

• Производство: Германия/Россия.

• Ассортимент: широкий выбор материалов.

• Применение: промышленность, энергетика.

• Особенность: цена выше российских аналогов в 1,5–2 раза.

Норд

• Производство: Россия.

• Ассортимент: стандартные ПТО для ЖКХ.

• Преимущества: доступная цена, наличие на складе.

• Применение: ИТП, ГВС, отопление.

• Особенность: востребован в небольших проектах.

Е8

• Производство: Россия.

• Ассортимент: небольшая линейка.

• Преимущества: простота подбора, быстрые поставки.

• Применение: ИТП малой мощности, жилые дома.

• Особенность: удобен подрядчикам при жестких сроках.

Флагман

• Производство: Россия.

• Ассортимент: разборные и паяные ПТО для отопления, ГВС, вентиляции.

• Преимущества: привлекательная цена, складская программа, сервис.

• Применение: ЖКХ, девелоперские проекты.

• Особенность: оптимальное сочетание цены и качества.

Тенденции рынка

1. Импортозамещение: российские производители замещают ушедших Alfa Laval и SWEP.

2. Рост спроса в ЖКХ: каждый новый дом требует ИТП.

3. Складские программы: заказчики выбирают производителей с готовыми решениями.

4. Цифровизация: онлайн-калькуляторы и ПО для подбора.

5. Ценовая конкуренция: побеждают компании с балансом цены и качества.

Итог

Российский рынок ПТО становится многослойным:

• Funke — эталон качества для промышленности.

• Ридан и Этра — проверенные решения для ЖКХ и ЦТП.

• Норд и Е8 — доступные варианты для небольших проектов.

• Флагман — баланс цены, качества и сроков.

Развитие идет по модели: импортозамещение + ценовая конкуренция + сервис.
