Задвижки для трубопроводов: виды, устройство, применение и выбор

Что такое задвижка и зачем она нужна

Задвижка — это вид запорной арматуры, применяемой для перекрытия или открытия потока рабочей среды в трубопроводе. Она представляет собой корпус с подвижным запорным элементом (затвором), который перемещается перпендикулярно направлению потока. В отличие от вентилей, где используется поступательно-вращательное движение шпинделя, задвижка обеспечивает полное перекрытие прохода без существенных потерь давления.

Главная особенность задвижки — возможность обеспечить полное герметичное перекрытие потока. Именно поэтому такие изделия применяются практически во всех инженерных системах: водоснабжении, отоплении, газоснабжении, нефтехимии, энергетике и промышленности.

Конструкция и принцип работы задвижки

Основные элементы

Типичная задвижка состоит из следующих узлов:

• Корпус — основная часть, изготавливается из стали, чугуна, бронзы или нержавеющей стали.

• Затвор (клин, диск, шибер) — запорный элемент, который движется вверх или вниз, перекрывая поток.

• Шпиндель (шток) — соединяет рукоятку или редуктор с затвором.

• Уплотнения и сальники — обеспечивают герметичность и защиту от утечек.

• Крышка корпуса — закрывает внутренние части и служит основанием для привода.

• Привод — ручной (маховик), редукторный, электрический, пневматический или гидравлический.

Принцип работы

Задвижка работает по простому принципу:
при вращении шпинделя затвор поднимается (открытие) или опускается (закрытие), обеспечивая проход или перекрытие среды. В полностью открытом положении сопротивление потоку минимально, что делает задвижку идеальной для магистралей большого диаметра и систем с высокими скоростями движения жидкости или газа.

Преимущества задвижек

• Минимальное гидравлическое сопротивление — при полном открытии поток проходит свободно.

• Полная герметичность при закрытии — отсутствуют утечки даже при высоком давлении.

• Универсальность применения — подходят для воды, пара, газа, нефти, химических сред.

• Простота конструкции — высокая надёжность и долговечность.

• Возможность эксплуатации в системах большого диаметра (до DN 2000 и более).

Классификация задвижек

Задвижки различаются по типу затвора, материалу, способу подключения и типу привода. Рассмотрим подробно.

По конструкции затвора

Клиновые задвижки

Наиболее распространённый тип. Запорный элемент — металлический клин, который при закрытии входит в седло и обеспечивает плотное перекрытие потока.
Бывают с упругим клином (двухдисковым) и жёстким клином (монолитным).
Используются в водопроводах, тепловых сетях, нефтяных и газовых магистралях.

Параллельные задвижки

Вместо клина — два параллельных диска, которые прижимаются к седлам пружиной или распорной планкой. Отличаются лёгкостью хода и устойчивостью к деформации.

Шиберные (ножевые) задвижки

Имеют тонкий плоский диск, который разрезает поток. Используются для жидкостей с примесями, шламов, сточных вод, целлюлозных суспензий.
Компактны, просты в обслуживании и легко устанавливаются в горизонтальном или вертикальном положении.

По материалу корпуса

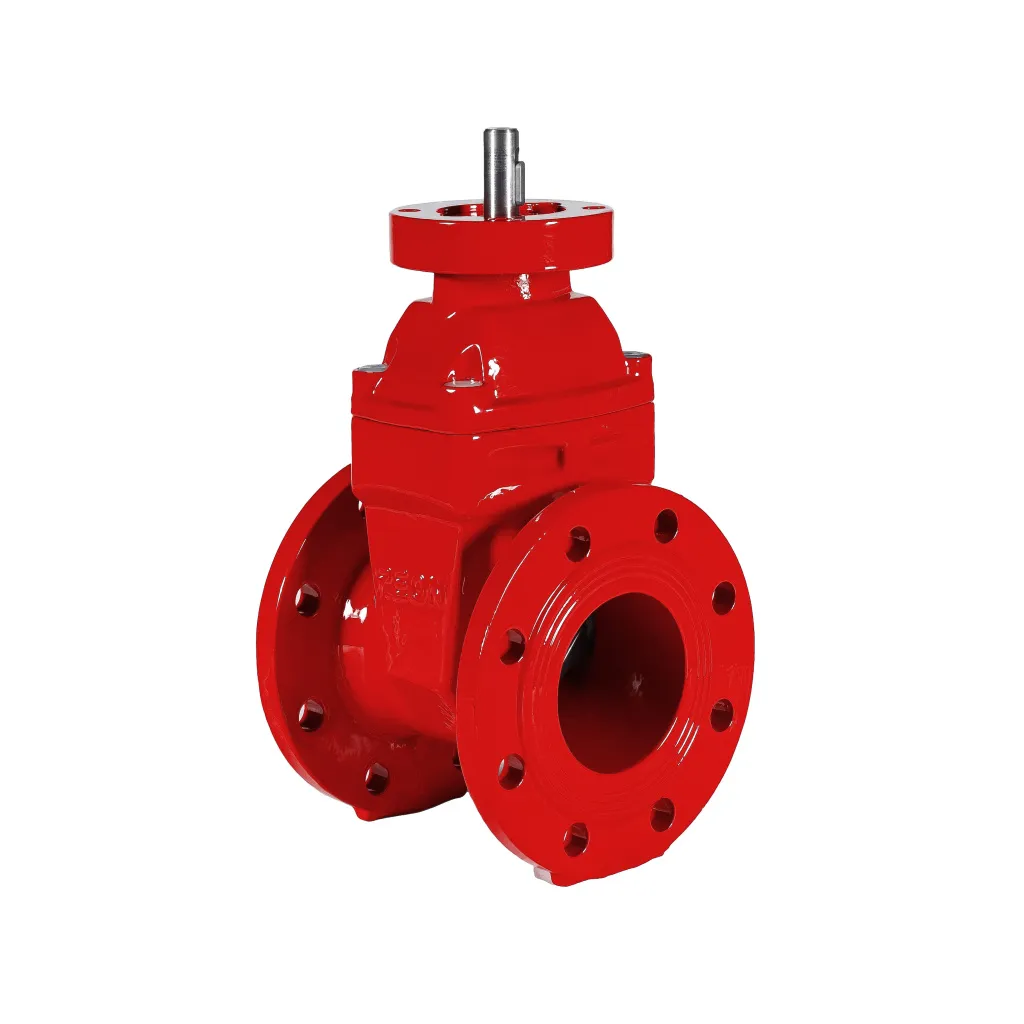

Чугунные задвижки

Самые распространённые и недорогие. Отлично подходят для холодной воды, отопления и сетей с давлением до 16 бар.
Преимущества: коррозионная стойкость, простота ремонта, невысокая цена.
Недостаток — ограниченная прочность при ударных нагрузках и температурах выше 120 °С.

Стальные задвижки

Изготавливаются из углеродистой или легированной стали. Предназначены для работы при высоком давлении (до 160 бар) и температуре (до 450 °С).
Используются в энергетике, паропроводах, химической промышленности.

Нержавеющие задвижки

Оптимальны для пищевой, фармацевтической, химической отрасли. Обеспечивают долговечность и устойчивость к коррозии даже в агрессивных средах.

Бронзовые и латунные

Применяются в системах малого диаметра, чаще всего — в судовых и сантехнических установках.

По типу привода

1. Ручной привод (маховик) — классический вариант, удобен для небольших диаметров.

2. Редукторный — используется на крупных магистралях, где требуется усилие.

3. Электропривод — обеспечивает дистанционное управление, интеграцию в системы автоматизации.

4. Пневматический или гидравлический привод — применяются в технологических и опасных зонах, где требуется быстрое срабатывание.

По типу присоединения

• Фланцевая задвижка — самая популярная, обеспечивает прочное и герметичное соединение.

• Муфтовая — компактная, применяется в бытовых и малых инженерных системах.

• Сварная — надёжна при высоком давлении и температуре.

• Штуцерная и цапковая — для специальных технических применений.

Применение задвижек в различных системах

Водоснабжение

Используются для перекрытия потока воды в магистралях, стояках, насосных станциях. Позволяют отключать отдельные участки при ремонте или обслуживании.

Отопление и теплосети

Задвижки устанавливаются на подающем и обратном трубопроводе, в тепловых пунктах, котельных, на вводах зданий. Они регулируют подачу теплоносителя и обеспечивают баланс между ветвями.

Газопроводы и нефтепроводы

Для работы с газом и нефтью применяются задвижки из стали или нержавейки с высоким классом герметичности. Часто оснащаются электроприводами и системой дистанционного контроля.

Химическая и пищевая промышленность

В этих отраслях востребованы нержавеющие и бронзовые модели, устойчивые к кислотам, щелочам, агрессивным средам и высоким температурам.

Канализация и сточные воды

Шиберные задвижки идеально подходят для перекачки вязких, загрязнённых или абразивных жидкостей. Благодаря тонкому ножу они не боятся загрязнений и не требуют частого обслуживания.

Преимущества использования задвижек в инженерных системах

• Надёжность и долговечность эксплуатации;

• Простота конструкции и возможность ремонта без демонтажа;

• Минимальное сопротивление потоку при открытии;

• Возможность эксплуатации в тяжёлых условиях;

• Совместимость с широким диапазоном диаметров труб (от Ду 15 до Ду 2000);

• Доступность запасных частей и простота технического обслуживания.

Как выбрать задвижку для трубопровода

Основные параметры подбора

1. Диаметр условного прохода (Ду) — должен соответствовать диаметру трубопровода.

2. Рабочее давление (Ру) — выбирается с запасом относительно максимального давления системы.

3. Температура рабочей среды — для воды до 120 °С подходят чугунные модели, для пара — стальные.

4. Тип среды — вода, газ, нефть, химическая жидкость, шлам.

5. Материал корпуса и уплотнений — должен соответствовать условиям эксплуатации.

6. Тип соединения — фланцевое, муфтовое или сварное.

7. Условия установки — вертикальная или горизонтальная ориентация, наличие привода.

Практические советы

• Для бытовых и коммунальных систем выбирайте чугунные фланцевые задвижки Ру 16.

• Для промышленных объектов — стальные клиновые задвижки Ру 25-40.

• При наличии загрязнений или примесей в среде — шиберные (ножевые) модели.

• Для систем с частым открытием/закрытием рекомендуется приводной вариант с редуктором.

• Для агрессивных или санитарных сред — нержавеющие задвижки AISI 304/316.

Монтаж и обслуживание задвижек

Правила установки

• Устанавливать строго по направлению стрелки потока на корпусе.

• Не допускать перекосов и напряжений при затяжке фланцев.

• Оставлять пространство для доступа к маховику или приводу.

• Перед монтажом промыть трубопровод и удалить посторонние частицы.

• При монтаже вертикально — шпиндель должен быть направлен вверх.

Обслуживание и эксплуатация

• Проверять герметичность соединений не реже одного раза в сезон.

• Смазывать резьбовую часть шпинделя.

• Не допускать частичной работы (наполовину открытое положение вызывает эрозию).

• Периодически проверять состояние уплотнений и заменять их при износе.

Распространённые виды задвижек по назначению

Современные технологии и тенденции

Сегодня производители активно внедряют:

• Электроприводы с дистанционным управлением и функцией обратной связи;

• Порошковую антикоррозионную окраску корпуса;

• Резиновые клинья EPDM/NBR для лучшей герметичности;

• Шпиндели из нержавеющей стали с антивибрационным покрытием;

• Интеллектуальные системы контроля положения задвижки (датчики, передача данных).

Это делает современную задвижку не просто механическим устройством, а полноценным элементом автоматизированной инфраструктуры.

Часто задаваемые вопросы (FAQ)

Можно ли регулировать поток задвижкой?
Нет. Задвижка — это запорное устройство, а не регулирующее. Использование в промежуточном положении может привести к разрушению затвора.

Чем задвижка отличается от вентиля?
Вентиль регулирует поток, а задвижка только открывает или закрывает его. При этом у задвижки меньшее сопротивление в открытом состоянии.

Как определить направление установки?
На корпусе всегда есть стрелка, указывающая направление потока. Нельзя устанавливать против неё.

Сколько циклов открытие/закрытие выдерживает задвижка?
В зависимости от модели — от 2000 до 10000 циклов без ремонта.

Заключение

Задвижки для трубопроводов — это основа любой инженерной системы. Они обеспечивают надёжное перекрытие потока, долговечность, безопасность и простоту эксплуатации.
Грамотно подобранная задвижка способна работать десятилетиями, не теряя герметичности и функциональности.

Выбирая задвижку, учитывайте:

• материал и рабочую среду;

• давление и температуру;

• тип соединения и привода;

• диаметр и ориентацию установки.

Использование качественной трубопроводной арматуры — залог стабильной и безопасной работы вашего оборудования и инженерных систем.
