Электроприводы для регулирующих клапанов: назначение, принцип работы, виды и выбор

Что такое электропривод для регулирующего клапана

Электропривод для регулирующего клапана — это устройство, преобразующее электрическую энергию в механическое движение для автоматического управления положением клапана.
Он обеспечивает точное регулирование потока жидкости, пара, газа или воздуха в инженерных и технологических системах, где требуется поддержание определённых параметров: давления, расхода, температуры или уровня.

Такие приводы применяются в системах отопления, вентиляции, кондиционирования, водоснабжения, энергетики, нефтехимии, пищевой и фармацевтической промышленности.
Они являются неотъемлемой частью автоматизированных систем управления (АСУ ТП) и современных инженерных комплексов.

Назначение электроприводов

Электроприводы для регулирующих клапанов выполняют следующие функции:

• Автоматическое открытие, закрытие и позиционирование клапана;

• Плавное регулирование потока среды в зависимости от сигнала управления;

• Поддержание заданных параметров (температура, давление, расход);

• Интеграция с системами автоматики, SCADA и «умного здания»;

• Повышение энергоэффективности и точности регулирования;

• Удалённое управление инженерными процессами;

• Снижение человеческого фактора и минимизация ошибок эксплуатации.

Принцип работы электропривода

Принцип действия заключается в том, что электродвигатель преобразует электрическую энергию в механическое вращательное или поступательное движение.
Это движение передаётся через редуктор и шток на запорный элемент клапана (золотник, конус или диск), изменяя степень открытия проходного сечения.

В зависимости от команды, полученной от контроллера или термостата, привод:

• полностью открывает клапан (максимальный поток);

• полностью закрывает (прекращение подачи среды);

• удерживает определённое промежуточное положение (регулирующий режим).

Благодаря встроенным датчикам положения, концевым выключателям и блокам управления, электропривод обеспечивает точное позиционирование и обратную связь.

Конструкция электропривода

Основные узлы устройства:

1. Электродвигатель — источник механической энергии;

2. Редуктор — преобразует скорость и крутящий момент;

3. Вал и муфта соединения — передают движение на шток клапана;

4. Корпус — защищает внутренние узлы от пыли, влаги и механических воздействий;

5. Плата управления — принимает сигналы от системы автоматизации;

6. Концевые выключатели и датчики — фиксируют крайние положения;

7. Ручной дублёр (маховик) — для ручного управления при отсутствии питания;

8. Индикатор положения — показывает степень открытия клапана.

Корпус электропривода изготавливается из алюминия, стали или пластика и имеет степень защиты от IP54 до IP68 в зависимости от условий эксплуатации.

Виды электроприводов для регулирующих клапанов

По типу движения

Линейные электроприводы

Преобразуют вращательное движение двигателя в поступательное перемещение штока.
Применяются для клапанов с прямолинейным ходом затвора — например, игольчатых и золотниковых регулирующих клапанов.

Преимущества:

• высокая точность регулирования;

• стабильность работы при малых расходах;

• простая конструкция и обслуживание.

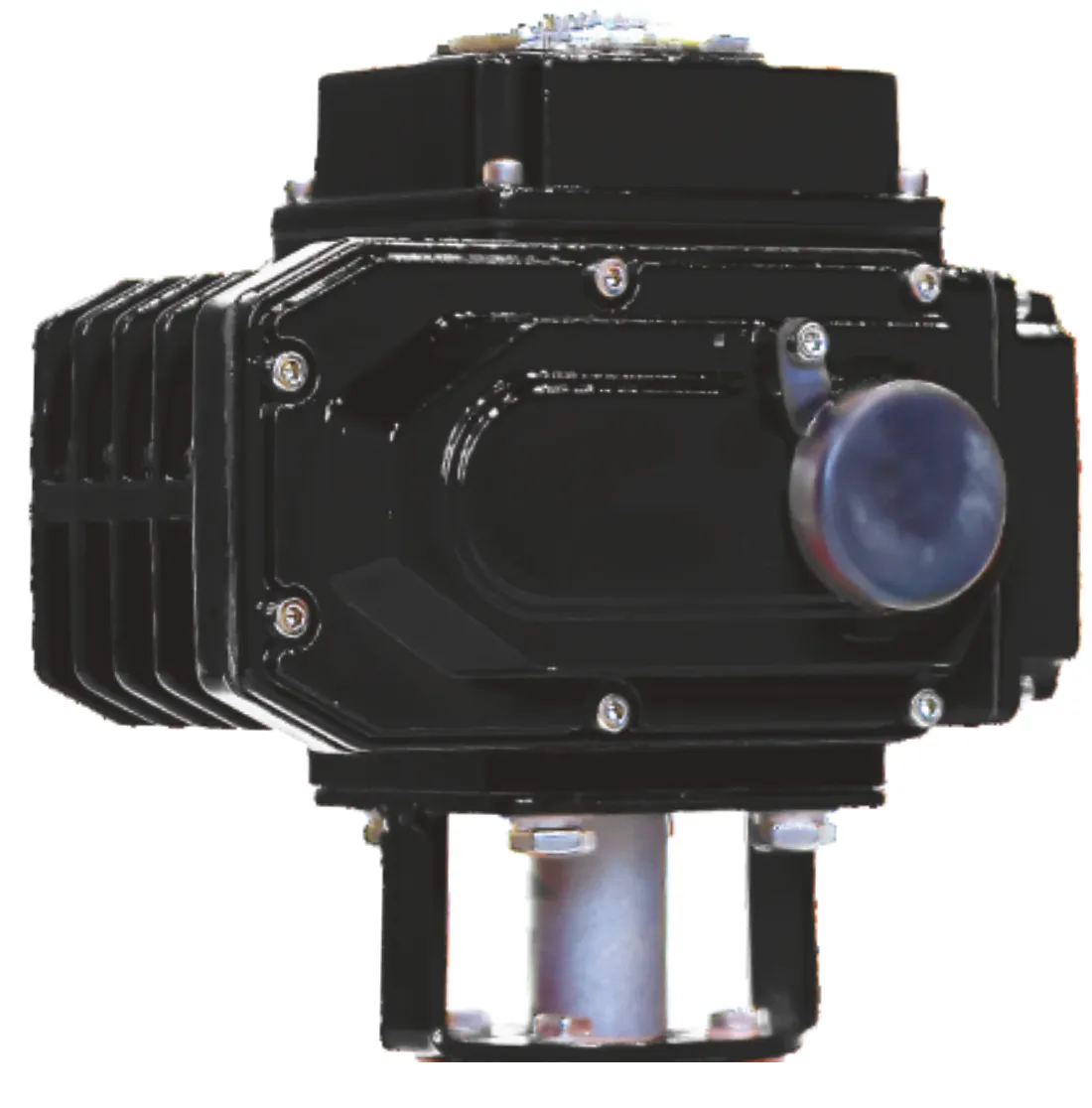

Поворотные электроприводы

Передают вращательное движение (обычно 90°, 120° или 180°).
Используются для дисковых затворов, шаровых кранов, дросселей и других поворотных регулирующих устройств.

Преимущества:

• компактность;

• быстрая реакция;

• высокая герметичность при закрытии;

• возможность установки на арматуру любого типа.

По принципу управления

Двухпозиционные (ON/OFF)

Работают по принципу «открыто/закрыто».
Используются там, где требуется полное перекрытие или открытие потока без плавного регулирования.

Пропорциональные (модулирующие)

Изменяют положение клапана в зависимости от аналогового сигнала (0–10 В, 4–20 мА).
Позволяют точно регулировать расход, температуру или давление.

Позиционные (трёхточечные)

Работают по сигналам «открыть», «закрыть» и «стоп».
Регулируют положение клапана в зависимости от импульсов, подаваемых от контроллера.

По типу электропитания

• 24 В (DC/AC) — для систем автоматизации, безопасное низковольтное питание;

• 220 В (AC) — стандартное напряжение для инженерных сетей;

• 380 В (трёхфазные) — для промышленных клапанов с высоким крутящим моментом.

По типу управления

• Локальное — через панель или кнопки на корпусе;

• Дистанционное — с помощью контроллера, термостата, системы «умный дом»;

• Интеллектуальное — с цифровым интерфейсом (Modbus, Profibus, BACnet и др.).

Преимущества электроприводов для регулирующих клапанов

• Точная регулировка параметров среды;

• Автоматизация процессов без участия оператора;

• Экономия энергии и повышение эффективности систем;

• Совместимость с современными системами управления;

• Надёжность и долговечность конструкции;

• Быстрая реакция на изменение сигнала;

• Широкий диапазон настроек и функций;

• Безопасность эксплуатации даже при высоких давлениях и температурах.

Области применения

• Системы отопления и теплоснабжения — регулировка температуры теплоносителя;

• Вентиляция и кондиционирование (HVAC) — контроль подачи воздуха и охлаждающей жидкости;

• Водоснабжение — регулировка давления и расхода;

• Паровые и тепловые установки — управление подачей пара;

• Химическая и нефтехимическая промышленность — точная дозировка реагентов;

• Пищевая и фармацевтическая отрасли — поддержание параметров технологических процессов;

• Энергетика и котельные — автоматизация работы регулирующей арматуры;

• Автоматизированные насосные и распределительные станции.

Основные технические характеристики

Как выбрать электропривод для регулирующего клапана

1. Определите тип клапана — линейный или поворотный.

2. Уточните рабочие параметры среды — температура, давление, плотность.

3. Рассчитайте требуемое усилие (крутящий момент) для перемещения затвора.

4. Выберите тип сигнала управления — аналоговый, импульсный или двухпозиционный.

5. Определите напряжение питания (24 В, 220 В, 380 В).

6. Проверьте условия эксплуатации — степень защиты, температура, влажность.

7. Уточните совместимость привода и клапана (тип присоединения, шток, фланец).

8. Проверьте наличие функций ручного дублёра и обратной связи.

9. Убедитесь в наличии сертификации и соответствия стандартам (ГОСТ, ISO).

Монтаж и эксплуатация

• Устанавливать привод строго в соответствии с направлением потока и осью клапана;

• Перед монтажом проверить ход штока и работоспособность механизма;

• При подключении электропитания соблюдать схему подключения и полярность;

• Обеспечить надёжное заземление корпуса;

• Не допускать перекосов и перекрытия движущихся частей;

• Периодически проверять крепления, смазку и герметичность соединений;

• Выполнять плановое обслуживание и калибровку датчиков.

Современные технологии и инновации

Современные электроприводы для регулирующих клапанов оснащаются:

• микропроцессорными контроллерами с функцией самодиагностики;

• дисплеем и индикацией положения клапана;

• системой автоматической адаптации к нагрузке;

• интерфейсами связи (Modbus, BACnet, Profibus);

• энергосберегающими двигателями с плавным пуском;

• встроенной защитой от перегрева и блокировки штока;

• возможностью удалённого обновления прошивки;

• интеллектуальной обратной связью, позволяющей контролировать состояние арматуры в режиме реального времени.

Преимущества автоматизации с электроприводами

• Полная интеграция в систему «умного объекта»;

• Возможность дистанционного управления;

• Снижение эксплуатационных затрат;

• Повышение точности регулирования;

• Предотвращение аварий и перегрузок;

• Продление срока службы клапанов;

• Минимизация ручного труда и ошибок персонала.

Часто задаваемые вопросы (FAQ)

Можно ли установить электропривод на существующий клапан?
Да, при условии совместимости размеров штока и фланца.

Какой тип электропривода выбрать — линейный или поворотный?
Для золотниковых клапанов — линейный, для заслонок и кранов — поворотный.

Что делать при отсутствии электропитания?
Использовать ручной дублёр или модель с резервным аккумулятором.

Можно ли управлять электроприводом через контроллер?
Да, современные модели поддерживают интерфейсы 0–10 В, 4–20 мА, Modbus и другие.

Как часто требуется обслуживание?
Минимум один раз в год — проверка смазки, клемм и точности позиционирования.

Заключение

Электроприводы для регулирующих клапанов — это ключевой элемент современной автоматизации инженерных и промышленных систем.
Они обеспечивают точное, надёжное и энергоэффективное управление потоком среды, повышают стабильность работы оборудования и снижают эксплуатационные расходы.

Правильно подобранный электропривод гарантирует долговечность, безопасность и высокую производительность всей системы регулирования.
Современные модели позволяют интегрировать клапаны в интеллектуальные сети управления, делая инженерные системы максимально эффективными и удобными в эксплуатации.
